I en villafastighet i Djursholm, Stocksund har vi slutfört installation av en trefas laddbox med dynamisk lastbalansering. Uppdraget omfattade förstudie, dimensionering utifrån husets huvudsäkring på 3×25 A, kabeldragning från huvudcentral till fristående garage samt driftsättning och mätning.
Vid platsbesök mätte vi tillgänglig effekt och kartlade befintliga grupper i centralen. Vi valde en 3-fas 16 A matning som ger upp till 11 kW när lastbalanseringen tillåter. Från centralen drogs en 5G6 mm² installationskabel inomhus med klamring och skyddsrör där sträckan är utsatt. Den utvändiga delen, cirka 12 meter till garage, utfördes som markförläggning med N1XV 5G6 mm² i 50 mm slätt rör med dragtråd, sandbädd och varningsband enligt praxis. Genomföringar i grundmur och garagevägg tätades för luft- och fuktskydd. I centralen installerades en trepolig dvärgbrytare C16 och en jordfelsbrytare typ A 40 A, 30 mA, eftersom laddboxen har inbyggd DC-övervakning. Vi separerade PEN enligt gällande system i huvudcentralen, säkrade ordnad potentialutjämning vid laddplatsen och kontrollerade skruvförband med moment enligt anvisning. Samtliga nya grupper märktes i centralen och vid laddplatsen med tydliga skyltar.

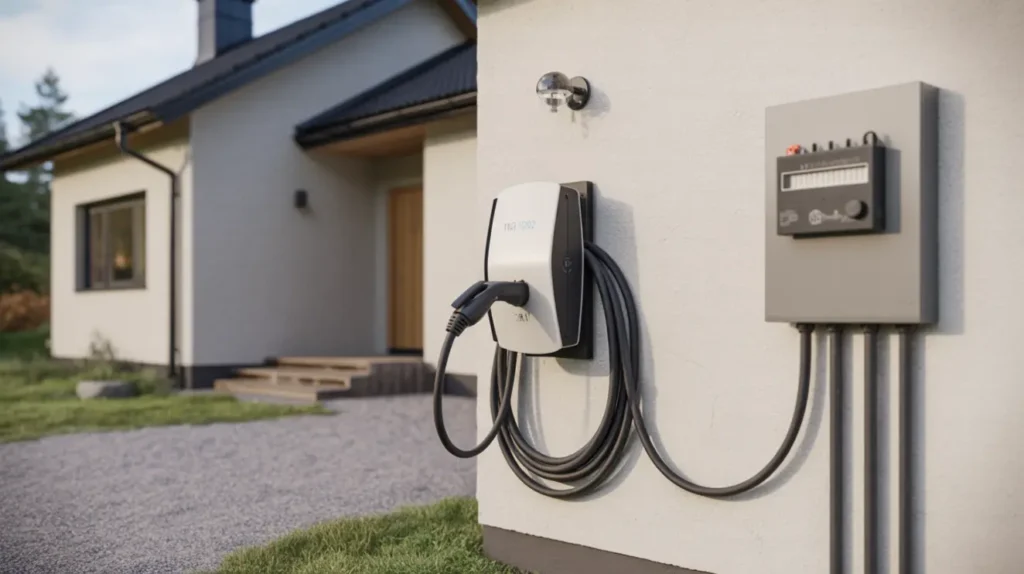

Laddboxen monterades på garagevägg i skyddad höjd, och vi anslöt lastbalanseringen till elmätarens HAN-port som aktiverades i förväg. Vi konfigurerade gränsvärden så att annan förbrukning i huset prioriteras och så att huvudsäkringen 3×25 A inte överbelastas. Vid driftsättning verifierade vi fasföljd och spänningsnivåer, mätte isolationsresistans, förimpedans och testade jordfelsbrytarens utlösning med instrument. En provladdning genomfördes både enfas och trefas, och vi gick igenom appinställningar och manuell start med dig. Dokumentation lämnades över med mätvärden, uppdaterat enlinjeschema och servicepunkter för framtida kontroller. Arbetet utfördes enligt Elinstallationsreglerna SS 436 40 00 och Elsäkerhetsverkets krav.
Kontakta oss om du vill ha en trefas laddbox med lastbalansering installerad i Djursholm eller Stocksund, så tar vi fram en lösning som passar din fastighets elcentral och körmönster.
