Elarbeten i badrum kräver extra noggrannhet. Med rätt zonindelning, IP-klass på produkter och genomtänkt placering av armaturer, uttag och golvvärme skapar du trygg funktion och lång livslängd. Den här guiden ger praktiska råd, kontrollpunkter och frågor att ställa till elektrikern innan projektet startar.
IPX7 i zon 0
Utrustning i kar eller duschbrunn ska tåla nedsänkning och drivas med SELV max 12 V.
Jordfelsbrytare 30 mA
Standard i moderna badrum och en central del i personsäkerheten.
Zoner i badrum: planera rätt från början
Zonindelningen i badrum hjälper dig att avgöra vilka produkter och vilken kapslingsklass som krävs. Zon 0 är insidan av badkar eller duschbrunn. Här gäller extra låga spänningar via SELV, vanligtvis 12 V, och minst IPX7 eftersom utrustningen kan utsättas för nedsänkning. Zon 1 omfattar området ovanför badkar eller dusch upp till 225 cm över golv. I dusch utan kar räknar man från fast monterat duschmunstycke och 120 cm radie. Här gäller som tumregel minst IPX4 för att tåla stänk, och IPX5 om utrustningen kan utsättas för hårda vattenstrålar. Zon 2 är området 60 cm utanför zon 1 och upp till 225 cm höjd där IPX4 är lämpligt. Utanför zonerna kan lägre IP förekomma, men i våtrumsmiljö är täta och fuktsäkra lösningar en klar fördel över tid. Planera placering av spegelskåp, belysning och eventuella nischer så att rätt zon följs, särskilt i små badrum där marginalerna är små. Föredra fasta installationer framför flyttbara lösningar invid våtzoner. Strömbrytare placeras lämpligen utanför badrummet eller utanför zon 2. Skyddsutjämning av ledande delar och jordfelsbrytare som skyddar berörda grupper är viktiga säkerhetskomponenter. Se även till att transformatorer och drivdon för 12 V-lösningar placeras utanför zonerna och är lättåtkomliga för service.
IP-klass anger hur väl en produkt är skyddad mot inträngning av fasta partiklar och vatten. Den första siffran handlar om damm och beröringsskydd, den andra om fukt och vatten. I badrum fokuserar man ofta på den andra siffran, till exempel IPX4 för stänk och IPX5 för strilande vatten. För armaturer nära dusch är högre IP-klass ofta värt att prioritera för att öka tålighet mot kondens och riktade strålar. Välj kvalitetsprodukter med tydlig märkning, god tätning kring kabelgenomföringar och korrosionsskyddade skruvar, eftersom badrumsmiljön är krävande över tid.
IP-klass i praktiken
Exempel: IP65-downlights i duschzon ger robust skydd mot vattenstrålar. En IP44-armatur vid spegel utanför zon 1 räcker ofta. För nischer och lågpunkter där vatten kan samlas väljs gärna IP65–IP67.
Armaturer, uttag och golvvärme: säkra val och smarta placeringar

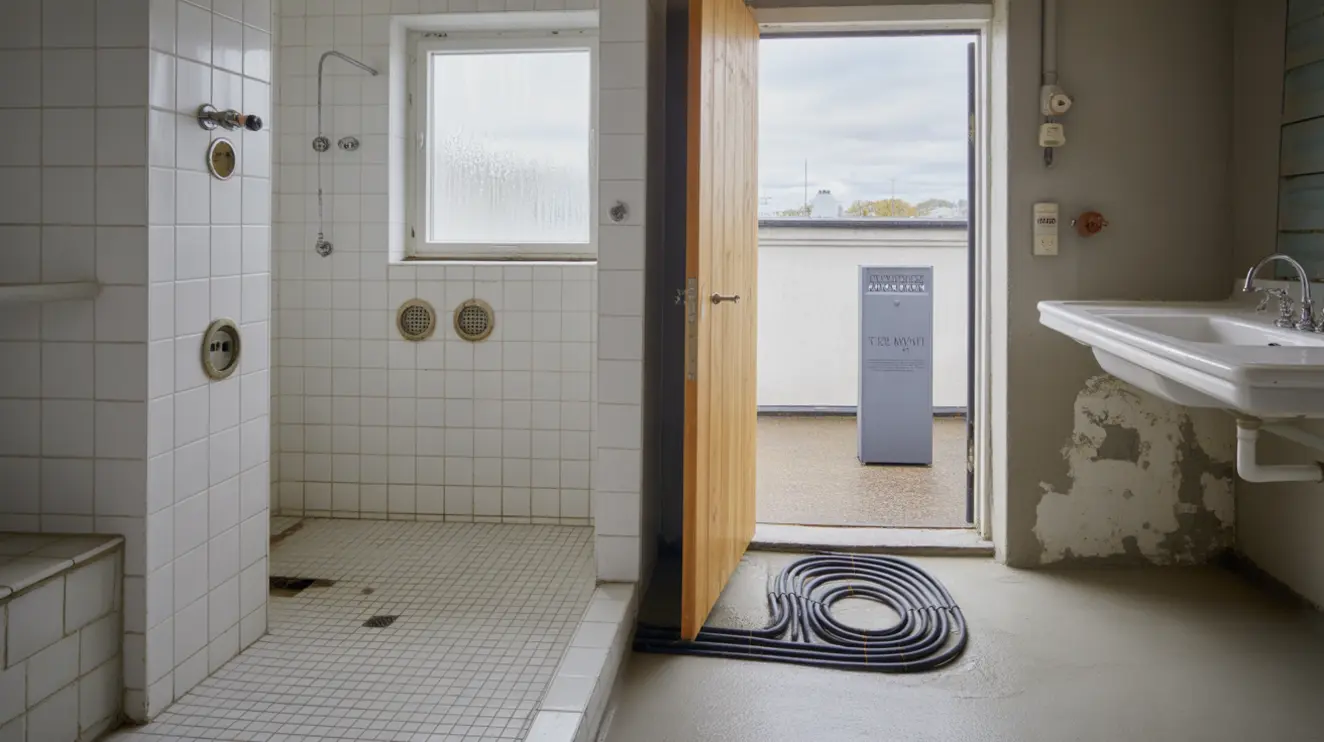

Armaturer i badrum ska uppfylla rätt IP-klass och vara lämpliga för våtrum. I zon 0 används enbart armaturer godkända för nedsänkning och matade via SELV, med drivdon placerat utanför zonerna. I zon 1 behövs minst IPX4, ofta IPX5, och fast montage. Utanför våtzonerna fungerar IP44 i de flesta fall utmärkt, särskilt kring spegel där kondens är vanligt. Satsa på LED-armaturer med hög färgåtergivning, minst CRI 90, för naturligt ljus vid rakning och makeup. Välj flimmerfritt drivdon, gärna med godkända snabbkopplingar, och kontrollera att packningar och o-ringar håller tätt. För inbyggda spotlights krävs rätt värmeavledning och godkända kapslingslådor. Uttag placeras utanför zon 2. Välj jordade, kvalitetsmärkta uttag och planera antal och placering för hårfön, tandborstladdning och rakapparat. Lock, tät ram och rätt höjd minskar stänk och slitage. Kombinera alltid med jordfelsbrytare som skyddar badrummets grupper. Golvvärme i badrum ger komfort och snabb upptorkning av ytor. Välj värmekabel eller värmematta som är godkänd för våtrum och följ leverantörens läggningsschema. Termostaten placeras skyddat med golvgivare i rör, vilket förenklar framtida service. Undvik att lägga kabel under fasta installationer som täcker stora ytor och följ rekommenderade avstånd till vägg och golvbrunn. En behörig elektriker utför isolationstest och kontinuitetsmätning samt dokumenterar mätvärden. Be om drift- och skötselanvisningar och spara protokoll, vilket förenklar felsökning och garantiärenden vid behov.
Rätt IP-klass i rätt zon, skydd med jordfelsbrytare och behörig installation utgör grunden för ett säkert och hållbart badrum.
-
1
Förstudie och zonindelning
Mät badrummet, markera duschens utbredning och rita ut zon 0, 1 och 2. Definiera vilka funktioner som behövs och var de ska sitta. Bestäm i ett tidigt skede var transformatorer, kopplingsdosor och termostat ska placeras utanför zonerna för enkel åtkomst.
-
2
Välj produkter och specificera
Ange IP-klass per zon, belysningens färgtemperatur och kravet på CRI. Välj våtrumsgodkända uttag, rätt kapslingslådor och en golvvärmelösning med dokumenterad kompatibilitet med tätskikt. Begär produktblad, drift- och skötselanvisningar samt tydlig zonritning.
-
3
Behörig installation och provning
Anlita behörig elinstallatör för dragning, inkoppling och provning. Kontrollera att jordfelsbrytare skyddar berörda grupper, att isolationstest och mätprotokoll lämnas samt att funktioner demonstreras. Planera in återkommande test av jordfelsbrytaren och visuell översyn.
Planering av belysning, uttag och golvvärme i badrum
Vi hjälper dig att ta fram en tydlig zonritning, välja rätt IP-klass och dimensionera belysning och uttag efter behov och våtrumsmiljö. Genom att samordna el, tätskikt och inredning minskar risken för fel, läckagepunkter och onödiga omtag.
Vi placerar drivdon, termostat och kopplingspunkter tillgängligt, säkerställer skydd med jordfelsbrytare och levererar dokumentation efter utförd installation. Du får praktiska råd om skötsel, filterbyten i fläktar och hur du testar jordfelsbrytaren regelbundet.
- ✓ Verifiering av IP-klass mot zon 0, 1 och 2
- ✓ Smart placering av uttag och spegelbelysning
- ✓ Val av golvvärme med rätt givare och termostat
- ✓ Mätprotokoll och driftsinstruktioner vid överlämning
- ✓ Råd för rengöring, kondenshantering och underhåll
Kontakta oss idag!
Sammanfattning
Ett säkert badrum börjar med tydlig zonindelning, rätt IP-klass och genomtänkta placeringar. Välj kvalitetsprodukter, se till att jordfelsbrytare skyddar berörda grupper och anlita behörig elektriker som dokumenterar arbetet. Med god planering får du ett badrum som är tryggt, energieffektivt och lätt att underhålla över tid.
